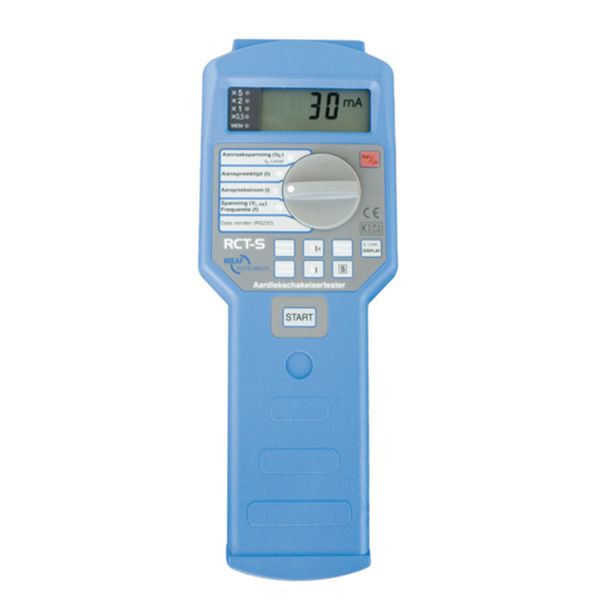

Aardlekschakelaartester met geheugen

De aardlekschakelaartester RCT-S is speciaal ontwikkeld om de aardlekschakelaar (ALS) compleet en conform de normen NEN 1010 en NEN 3140 te testen (ook selectieve ALS). Met het meetsysteem van de tester kunnen aardlekschakelaars worden getest die gevoelig zijn voor sinusvormige foutstromen.
De RCT-S is voorzien van een intern geheugen met 500 geheugenlocaties voor opslag van meetgegevens. Deze kunnen eenvoudig met gebruikmaking van de RS232-poort naderhand naar de PC worden gezonden, waar de gegevens in de software kunnen worden opgenomen.

Metingen

• Aanraakspanning
• Aanspreekstroom van de ALS
• Aanspreektijd van de ALS
• Spanningsmeting fase - aarde
• Frequentie

Het is van groot belang om de aardlekschakelaar te testen. Zo wordt in de norm geschreven dat aardlekschakelaars en aardlekbeveiligingen dienen aan te spreken binnen 300 ms nadat de aardlekstroom boven de helft van de nominale aanspreekstroom is getreden. Bij een 30 mA aardlekbeveiliging houdt dit in dat binnen 300 ms nadat de aardlekstroom hoger is 15 mA, de netspanning automatisch afgeschakeld dient te worden.

Specificaties

• Spanning: 0 - 250 V
• Frequentie: 25 - 499.99 Hz
• Aanspreektijd:
  • 0,5 x Inom: 0 - 2000 ms
  • 1x Inom: 0 - 2000 ms
  • 2x Inom: 0 - 200 ms
  • 5x Inom: 0 - 50 ms
• Aanspreekstroom: (0,5 - 1,4) x Inom; 1x Inom 0 - 2000 ms
• Aanraakspanning: 0 - 99,9V
• Geheugen: 500 locaties
• Uitgang: RS232, seriëel 4800 baud
• Overspanningscategorie: CATII 600V / CAT III 300V
• Protectieklasse: IP50
• Voeding: 4 x LR14 battery
• Afmetingen: 290 x 110 x 65 mm
• Gewicht: 0,9 kg

Inclusief

• Netwerk meetsnoer
• Handleiding
