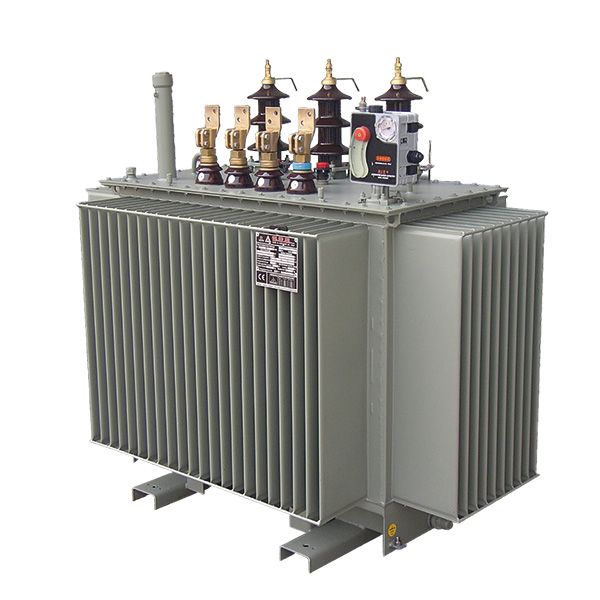

Olie gekoelde distributietransformatoren

Kenmerken

• Vermogens van 50 t/m 3150 kVA.
• MS < 24kV / 400V = LS < 433V.
• IEC 60076.
• UE 548/2014.
• Driefasige distributietransformatoren (50 Hz).
• Hermetisch integraal gevuld.
• Geschroefd deksel.
• Ribbenbak.
• Natuurlijke koeling type ONAN.
• Opwarming (olie, wikkelingen) 60/65K.
• Binnen- of buitenopstelling (40°C, 1000m).
• Corrosiebescherming C2-H volgens ISO 12944.
• Kleur RAL 7033.

Standaarduitrusting

• 1 regelaar spanningsloos te bedienen.
• 3 plug-in bushings 24kV/250A.
• 4 LS isolatoren.
• 4 oriënteerbare loopwielen.
• 2 aardingsbouten.
• 2 of 4 hijsogen.
• 4 trekogen.
• 1 aftapkraan.
• 1 vuldop.
• 1 kenplaat.
• Minerale olie.

Opties

• Beveiligingsrelais (DGPT2, DMCR of RIS).
• IP41 LS-afschermkap, conform Synergrid.
• Dubbele primaire en/of secundaire spanning.
• Bijzondere spanning of vermogen.
• Afbreekbare olie.
• Koperen wikkelingen.
• Beperkte verliezen (UE 548/2014, fase 2).
• Andere opties op aanvraag.

Andere transformatoren

• Transformatoren met conservatorvat.
• Vermogenstransformatoren (= 180 MVA, = 245kV).
• Specifieke last- of netwerkcondities .
• Sadinter heeft voor elke situatie een oplossing.
