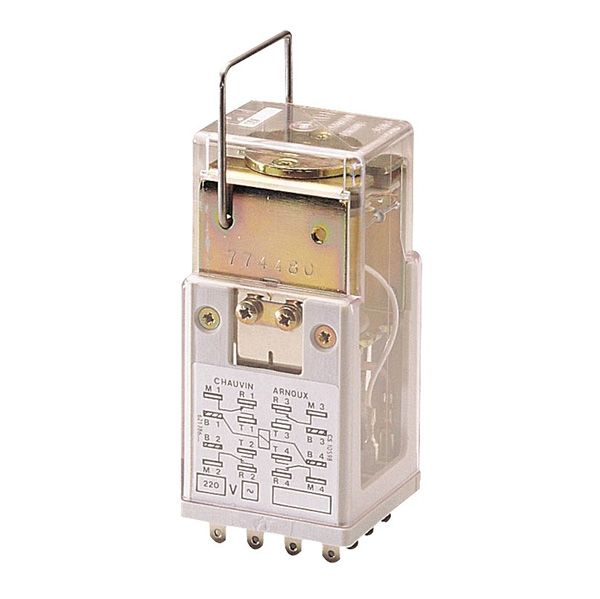

Monostabiel, ogenblikkelijk reagerend relais - 4-12-8 C/O contacts - 10A

Monostabiele relais 4CO:10A en 4NO:10A voor zware toepassingen.

Voordelen

• Breekcapaciteit aangepast aan inductieve belastingen.
• Hoge betrouwbaarheid voor intensief gebruik in zware omgevingen.
• Hoog contactvermogen per plunjerkern.
• 8 of 12 contacten beschikbaar op aanvraag.

Modellen

• OK N 4 RT 10 A – algemeen gebruik.
• OK Fc 4 RT 10 A – laag verbruik.
• OK B184 4 RT 10 A – EDF-gekeurd, geïntegreerde magnetische uitblaas.
• OK SCd 4 RT 10 A – voor verlichtingscircuit.
• OK SGcCd 4 T 10 A lange slag – voor zware en zelfvoorzienende belastingen.
• OK SFcUIC 4 RT 10 A – conform UIC voor spoorwegtoepassingen.

Algemene kenmerken

• Diëlektrische sterkte : 2000 V – 50 Hz – 1 min.
• Isolatieweerstand (volgens EN 61810) : > 1000 MO bij 500 Vdc.
• Schokgolf : 5 kV – 0,5 J (1,2 / 50 µs).
• Mechanische levensduur :
  • OK N : 20 x 106 operaties
  • OKB184, OK SFcUIC : 50 x 106 operaties
  • OK Fc, OK SCd, OK SGcCd : 100 x 106 operaties
• Bedrijfstemperatuur :
  • OK N, OK SCd : -25 °C…+40 °C
  • OK Fc, OK SGcCd : -25 °C…+50 °C
  • OKB184, OK SFcUIC : -25 °C…+55 °C
• Opslagtemperatuur : -40 °C…+85 °C.
• Relatieve vochtigheid: standaardversie: < 80%.
• Trillingsbestendigheid (volgens EN 61810): 5 g van 5 tot 60 Hz (1 min).
• Schokbestendigheid: 30 g - 11 ms - ½ sinus.
• Beschermingsgraad: IP 20 (IP40 op aanvraag).
• Gewicht: 300 g (voor 4 contacten).
• Spoorwegnormen: NF-F 16-101, NF-F 16-102 (materialen) UIC 616-0.
• EDF-norm : HM-2 A / 03 / 111 / A.
