Fase draaiveld meter met en zonder aansluiting

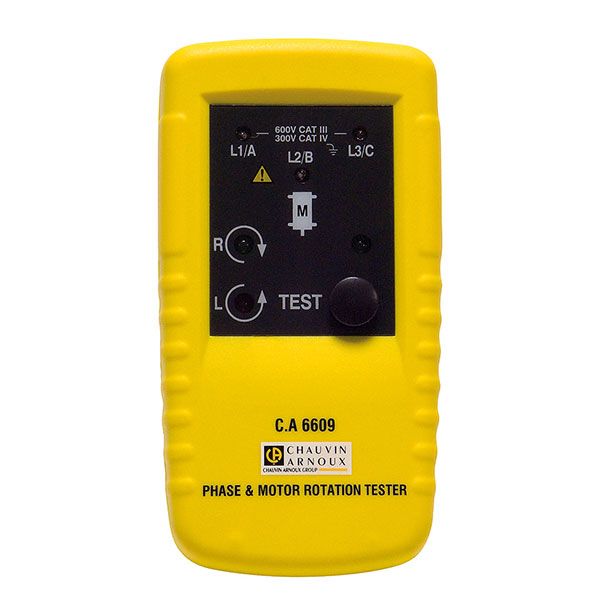

Voor installatie-, inspectie- en onderhoudsteams kan de CA6609 worden gebruikt om de fasevolgorde in een elektrische installatie en de draairichting van elke motor te identificeren, met of zonder contact. Identificatie van de fasen zorgt voor correcte, veilige bedrading van de installaties of motoren, waardoor schade aan de apparatuur die is aangesloten op het driefasige netwerk wordt voorkomen.
De CA6609 kan worden gebruikt om snel de fasevolgorde te bepalen en eventueel faseverlies te detecteren. Het bevat ook aanvullende speciale functies voor industriële apparatuur (motoren, pompen, enz.): aanduiding van de draairichting van het roterende veld zonder aansluiting, bepaling van de aansluitrichting van de fasekabels. Deze verschillende tests worden uitgevoerd zodra de kabels zijn aangesloten voor de fasevolgorde, en door eenvoudig op een knop te drukken voor het testen van industriële apparatuur. De resultaten worden aangegeven met LED's die gemakkelijk te interpreteren zijn.
Dit instrument is uitgebreid en gemakkelijk te gebruiken dankzij de kleurcodering van de aansluitingen en kabels, en is ideaal voor inspectie- en onderhoudsteams in industriële gebouwen. Het wordt geleverd met alle accessoires die nodig zijn voor de verschillende tests.

Functies en technische specificaties

• Automatische tests zodra de aansluitingen zijn gemaakt.
• Aanduiding van de aanwezigheid of afwezigheid van fase.
• Bepaling van de draairichting van een motor met of zonder contact.
• Bedrijfsspanning: 40 tot 600 VAC tussen fasen met aansluiting / 120 tot 400 VAC tussen fasen zonder aansluiting.
• Frequentie: 15 tot 400 Hz.
• Elektrische veiligheid: IEC 61010 600 V CAT III.
• Afmetingen/gewicht: 130 x 69 x 32 mm.
• Afmetingen/gewicht: 130 g.
