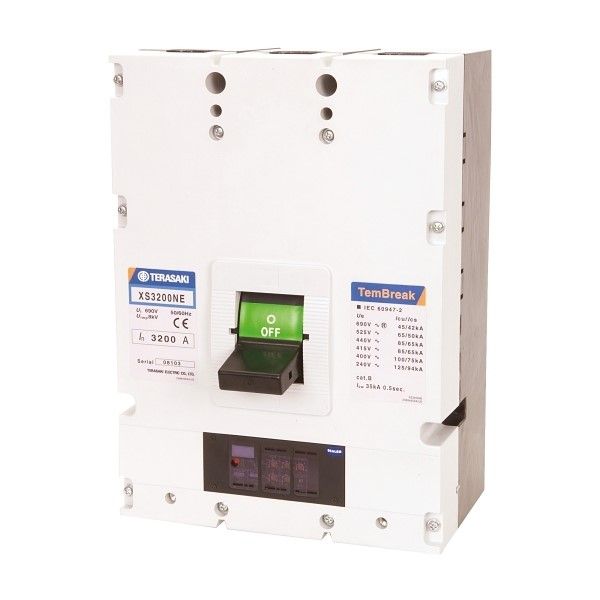

Vermogenschakelaar met gegoten behuizing XS3200NE 3200A 3P RC MCCB Grijs

Voordelen

• Stroombegrenzing.
• True RMS-bewaking.
• I²t-schakelaar voor betere selectiviteit.
• Hoge onderbrekingsvermogens.
• Beperking van systeemschade.
• Elektronische uitschakeleenheid met Lange, Korte en Onmiddellijke instellingen.
• Instelbereik van 50 tot 100 % van de nominale stroomsterkte.
• DC-schakelaar ook beschikbaar.

Kenmerken

• Aantal polen : 3P
• Nominale stroom bij 45°C : 3200A
• Nominale bedrijfsspanning : 690V AC 50/60 Hz
• Nominale isolatiespanning : 690V
• Nominale impulsspanning : 8 kV
• Normen : IEC 60947-2, EN 60947-2, AS/NZS 3947-2.
• Uiteindelijke afschakelvermogen (IEC, JIS, AS/NZS) :
• 690V AC : 45 kA
• 525V AC : 65 kA
• 440V AC : 85 kA
• 415V AC : 85 kA
• 380/400V AC : 100 kA
• 220/240V AC : 125 kA
• Bedrijfskortsluitcapaciteit (IEC, JIS, AS/NZS) :
• 690V AC : 42 kA
• 525V AC : 50 kA
• 440V AC : 65 kA
• 415V AC : 65 kA
• 380/400V AC : 75 kA
• 220/240V AC : 94 kA
• Nominale kortsluitstandtijd (0,5 sec.) : 38 kA
• Nominale onderbrekingscapaciteit (NEMA) :
• 480V AC : 85 kA
• 240V AC : 125 kA
• Afmetingen (H x B x D) : 450 x 320 x 185
• Gewicht : 65 kg

Toepassingen

• Verstelbare thermisch/magnetisch
• Vaste hydraulisch/magnetisch
• Microprocessor
• Gebruikscategorie : B
• Schakelfunctie
• Deur gemonteerde handgreep (HP) / Onderbreker gemonteerde handgreep (HB)
• Motor werking (MC)
