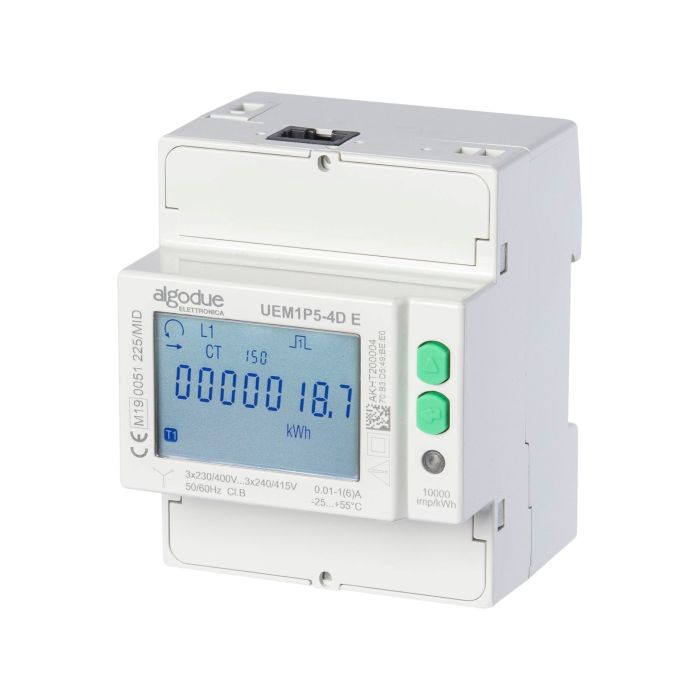

Driefasige energiemeter voor CT 1/5A met geïntegreerde communicatie

• UEM1P5-4D R voor RS485 Modbus RTU/ASCII communicatie
• UEM1P5-D M voor M-Bus communicatie
• UEM1P5-4D E voor Ethernet (Modbus TCP) communicatie
• Voor 1 of 5A CT
• Programmeermogelijkheid voor CT-verhouding
• Volledig bidirectionele 4kwadrantmetingen voor alle energieën en vermogens
• Voor 4-draads netwerken met gebalanceerde of ongebalanceerde belasting. Het M-BUS model kan ook worden gebruikt voor 3 / 4-draads netwerken
• Klasse B volgens EN 50470-3 (MID)
• 8 MB voor gegevensopslag en automatische/handmatige gegevensoverdracht (alleen ETHERNET model)
• S0-uitgang voor energiepulsen
• Beschikbaar met MID-certificering

Algemene kenmerken

4 DIN-modules energie-meter voor de energie-metingen in industriële en civiele toepassingen, met de volgende ingebouwde communicatie, afhankelijk van het model: RS485 Modbus RTU/ASCII, M-Bus of Ethernet Modbus TCP. Beschikbaar met MID-certificering, geschikt voor facturering. Naast energie kan de meter de belangrijkste elektrische parameters meten en beschikbaar stellen via de ingebouwde COM-poort. Het LCD-scherm toont de energieën en de directe vermogens. De COM-poort maakt het mogelijk om de aangesloten meter te beheren via een extern station. Gegevens worden via een RS485-, M-Bus- of Ethernetlijn verzonden, afhankelijk van het apparaatmodel. Bovendien wordt een speciale applicatie voor afstandsbediening geleverd:

• Modbus Master software > voor energie-meterbeheer via PC in een RS485 Modbus- of Ethernet-netwerk.
• M-Bus Master software > voor energie-meterbeheer via PC in een M-Bus-netwerk.
• Webserver > ingebouwde interface voor energie-meterbeheer via PC in een Ethernet-netwerk.

Bovendien maakt het de mogelijkheid om gegevens op te nemen en handmatig of automatisch over te dragen. In geval van automatische overdracht worden de gegevens op het ingestelde tijdschema naar een externe server verzonden. De meter is gebouwd volgens de EN 50470-1-norm. De actieve energie is conform IEC/EN 62053-21 klasse 1, maar voor MID-gecertificeerde apparaten voldoet deze ook aan de klasse B-eisen volgens EN 50470-3. De nauwkeurigheid van reactieve energie is conform IEC/EN 62053-23 klasse 2. Groot verlicht LCD-scherm met duidelijke grafische symbolen die in één oogopslag begrijpelijk zijn. Metrologische LED op het voorpaneel en verzegelbare terminalcovers. De analyse van de MTBF-waarden, de nauwkeurige selectie van componenten en de verlaging van de interne werktemperaturen, samen met strikte productie- en controle normen, garanderen een product van uitstekende kwaliteit en langdurige betrouwbaarheid.
