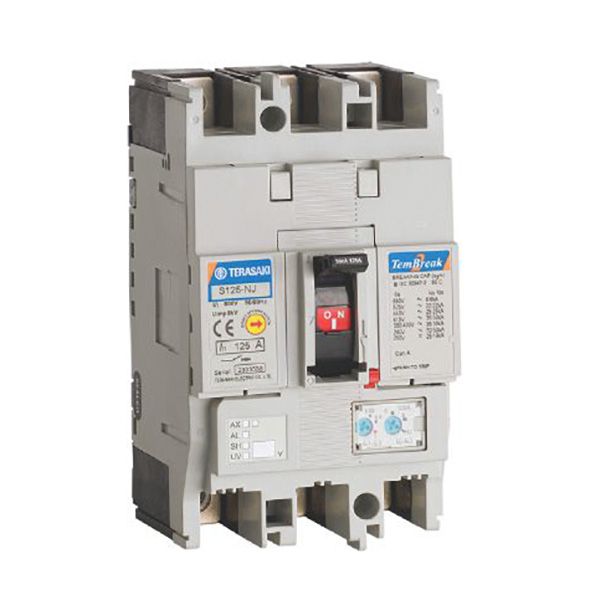

Compacte vermogensautomaat (MCCB) S125-NJ 63A 4P

Kenmerken

1. Uitschakelkarakteristiek. De uitschakelkarakteristiek kan op de belasting aangepast worden.
2. Bediening op afstand. Voor de bediening op afstand is een programma toebehoren beschikbaar met arbeidsstroomen onderspanningsafschakelspoelen, die in iedere automaat/schakelaar ingebouwd kunnen worden.
3. Direct openen. De constructie is zo geperfectioneerd dat een ‘Direct Opening’ van de contacten in een minimale tijd plaatsvindt in geval van fouten.
4. Draaibediening. De draaibediening kunt u direct op het component monteren en ter vergrendeling van een hangslot voorzien. Met de deurdoorvoer is het inschakelen ook bij een gesloten deur geen enkel probleem.
5. Hulpcontacten. Ook hulpcontacten zijn verkrijgbaar als toebehoren. Daarmee kunnen circuits geschakeld worden, die niet met het hoofdstroomcircuit in ver bin ding staan – bijvoorbeeld voor de detectie van het inschakelen van de beveiliging.
6. Duidelijk. Een duidelijke standaanduiding met kleurcodering maakt in één oogopslag duidelijk of de automaat in stand ON of OFF staat. Bij de tripstand zijn de kleurcoderingen bedekt.
7. Flexibiliteit bij aansluiting. Als de kabelschoen de maximale breedte voor directe aansluiting overschreidt, dan kunt u een aansluitvlag monteren. Een alter natief voor de kabelschoenen is de directe aan sluiting via kooi klemmen, die voor tot en met bouwgrootte 630 als toebehoren beschikbaar zijn.
8. Compacte vermogensautomaten met ingebouwde aardlekbeveiliging. Terasaki CBRs deliver integrated protection from earth leakage faults, overloads and short-circuits in one device. Ideal for the mining industry, temporary site supplies, heavy industry and commercial building use.

Voordelen

• Vermogensautomaten en -schakelaars in compacte bouwvorm.
• Veelzijdig pakket toebehoren.
• Eenvoudige montage.
• Bij alle automaten is directe aansluiting met een kabelschoen standaard mogelijk.
• Door middel van aansluitvlaggen kunnen kabelschoenen worden toegepast, die breder zijn dan de maximale waarden voor directe aansluiting.
• Voor directe aansluiting zijn als toebehoren kooiklemmen beschikbaar voor alle series, die ook voor koper- en aluminiumkabel geschikt zijn.

Referentiestructuur voor bestellen

Modelaanduiding

• E = Economisch
• S = Standaard
• H = Hoog kortsluitvermogen
• L = Limiting serie

Uitvoeringsvorm

• C = Laag uitschakelvermogen
• N/S = Standaard uitschakelvermogen
• G/R = Hoog uitschakelvermogen
• P = Extra hoog uitschakelvermogen
• S = Ruimtebesparende MCCB

• F = Vaste thermische en magnetische beveiliging
• J = Instelbare thermische en magnetische beveiliging
• E = Elektronische beveiliging
• N = Geen beveiliging
