Testadapter voor AC-laadpunt

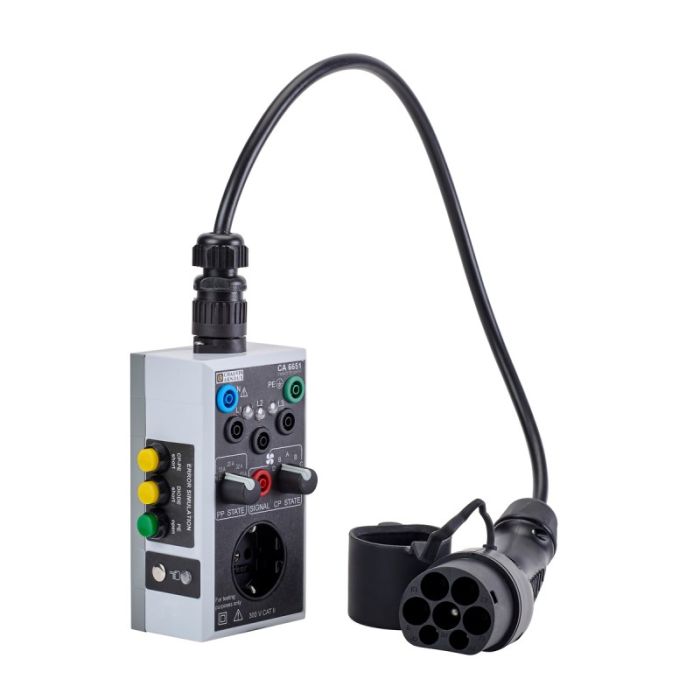

De testadapter voor elektrische voertuiglaadstations CA 6651 is eenvoudig te gebruiken. Hij wordt in serie aangesloten op de uitgang van een laadstation en stelt u in staat toegang te krijgen tot de verschillende punten van de meetcontactdoos van een type 2-stekker om elektrische tests uit te voeren.

Belangrijkste functies

De CA 6651 maakt het in eerste instantie mogelijk om:

• De functionele test om te controleren of de beschermingsgeleider (PE) goed is aangesloten op de aarde en de aanwezigheid van de fasen
• De simulatie van een aardfout
• De controle van de elektrische veiligheid van het laadstation van een elektrisch voertuig. U moet in combinatie met deze adapter beschikken over een multifunctionele tester (bijvoorbeeld CA 6117, CA 6131, CA 6133 of MX 535):
  • Netwerktest
  • Aardingscontrole
  • DDR-test
  • Isolatiewaarde meting

De CA 6651 test vervolgens de goede werking van het laadstation door een voertuig te simuleren in verschillende toestanden: aangesloten, niet aangesloten, aan het laden...

Om de goede transmissie van het signaal tussen het laadstation en de CA 6651 te controleren, moet u beschikken over een oscilloscoop van het type Handscope (signaalvorm, amplitude, pulsbreedte...).

Technische kenmerken

• Testadapter voor wisselstroom (AC) laadstations in modus 3, uitgerust met een type 2-kabel
• Simulatie van de toestand van het voertuig (CP-signaal)
• Omschakeling van verschillende laadstromen van 13 tot 63A (PP-toestand)
• Aansluiting voor visualisatie van de signaaltoestand (CP)
• Voorafgaande PE-test om de aanwezigheid van een gevaarlijke spanning ten opzichte van de PE-aarde te controleren
• Indicatie van de aanwezigheid van fasen L1/L2/L3 door middel van 3 leds
• Voldoet aan de normen EN 61851-1 en IEC 60364-7-722

Geleverd met

• Type II-testkabel
• Draagtas
• Gebruikershandleiding
