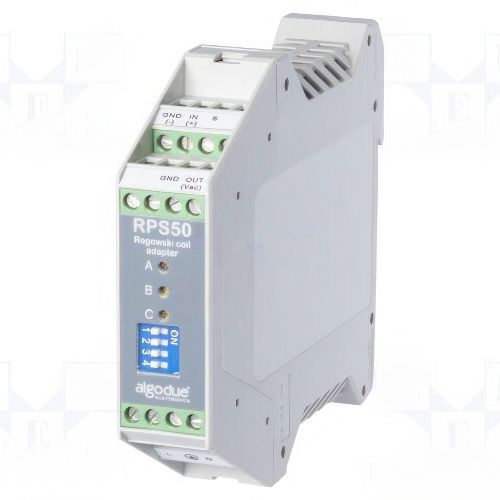

Multischaal enkele Rogowski spoel converter RPS50 - 250kA 3V RMS 10VDC
Niet op voorraad
Merk:
Hoofdspecificaties
De RPS50 is een multiscale Rogowski-spoel integrator in een compacte DIN-railbehuizing, rechtstreeks gevoed vanuit het net. De integrator is essentieel om het uitgangssignaal van Rogowski-spoelen te egaliseren en 90° te verschuiven, via een actief elektronisch circuit met een minimale offset en goede lineariteit.
Compatibel met alle MFC150 Rogowski-spoelen, is hij beschikbaar in drie configuraties van volle schaal: 0,5 - 2,5 - 10 kA, 2,5 - 10 - 50 kA of 10 - 50 - 250 kA. Er zijn twee soorten uitgangen: een standaarduitgang met de momentane waarde (1 of 3 VRMS volle schaal) en een optionele DC-uitgang die de RMS-waarde van de gemeten stroom levert.
In combinatie met een Rogowski-stroomtransducer vormt de RPS50 een zeer flexibel systeem, ideaal voor de analyse van zware belastingen, monitoring van impulsstromen, meting van DC-rimpel en vele andere toepassingen waarbij traditionele stroomomvormers niet geschikt zijn.
Toepassingen
- Meetapparatuur, laboratoriuminstrumentatie
- Energiebewakings- en regelsystemen
- Bewaking van harmonischen en transiënten
- Meting van DC-rimpel
- Sturing van lasmachines
- Meting van hoge stromen
Voordelen
- Aangezien de uitgang van de Rogowski-spoel evenredig is met de frequentie van de gemeten stroom, zorgt de signaalequalisatie voor een lineaire respons over een breed frequentiebereik. De RPS50 maakt het mogelijk spoelen te gebruiken op verschillende netfrequenties, waarbij hetzelfde uitgangsniveau over alle frequenties behouden blijft.
- De 90°-correctie levert de juiste fase voor vermogens- en energiemetingen. De RPS50 kan worden gebruikt in combinatie met energiemeters om te profiteren van de grote meetlineariteit van Rogowski-spoelen.
- De beschikbaarheid van verschillende selecteerbare bereiken maakt het mogelijk dezelfde spoel te gebruiken voor een extreem breed scala aan stroomwaarden.
- De configuratie- en kalibratiebedieningen die toegankelijk zijn via het voorpaneel verhogen de flexibiliteit van de module en maken het gebruik comfortabeler.
