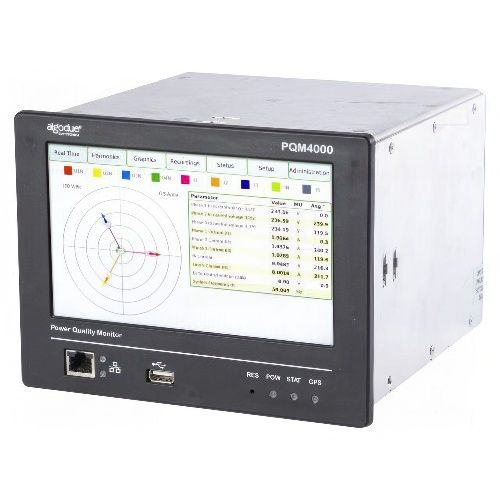

Klasse A netkwaliteitsanalysator PQM4000 voor CT DMD

De PQM4000 is een geavanceerde power quality analyzer die de belangrijkste parameters van de netkwaliteit bewaakt en registreert volgens de Class A-specificatie. Hij levert nauwkeurige metingen en fungeert tevens als gebeurtenis- en foutrecorder, geschikt voor het opslaan van spanningsgebeurtenissen, frequentievariaties, inschakelstromen en meer.

Daarnaast registreert hij aanvullende PQ-gegevens zoals flikker, onbalans, harmonischen, interharmonischen en netwerksignalen, naast de standaard vermogensmetingen voor driefasige systemen. Extra meetkanalen maken het mogelijk om neutraalpotentiaal en lekstromen naar aarde te monitoren.

Beschikbaar in twee modellen (voor standaard stroomtransformatoren 1/5 A of voor stroomtangen 1/3 V), biedt hij maximale flexibiliteit, ook bij bestaande installaties. Dankzij de grote geheugencapaciteit kunnen alle PQ- en standaardgegevens gelijktijdig en langdurig worden opgeslagen, waardoor volledige EN 50160-analyses mogelijk zijn. Opnames bevatten golfvormen en RMS-waarden, en kunnen worden overgedragen via webinterface, USB-stick of automatische uploads naar een externe server.

Met Ethernetpoorten aan voor- en achterzijde, een RS485-poort en een geïntegreerde GPS-ontvanger biedt hij uitgebreide connectiviteit en nauwkeurige tijdsynchronisatie. Het hoogwaardige TFT-touchscreen en de gebruiksvriendelijke meertalige interface maken lokaal en extern beheer eenvoudig.

Toepassingen

• Energie­bewakings- en regelsystemen
• Schakelborden, generatoren, motorcontrolecentra, enz.
• Bewaking van de belasting van individuele machines
• Analyse en beheer van het vermogensverbruik
• Bewaking van harmonischen
• Externe meting en kostenallocatie
• Studie van inschakelstromen van motoren

Voordelen

• Bijkomende spannings- en stroommeetkanalen in vergelijking met andere standaard driefasige apparaten.
• Stroomingangen voor stroomtransformatoren (CT) of voor klemmen, om een nauwkeurige stroommeting te garanderen.
• Continue bewaking van de stroomkwaliteit en Klasse A-gecertificeerde metingen voor spanning- en stroomkenmerken.
• Gelijktijdige registratie van gebeurtenissen, Min/Gem/Max LOG en energietellers.
• Meerdere mogelijkheden voor gegevensoverdracht van het instrument: Ethernet, WIFI, Modbus RTU/TCP, USB.
• Gebruiksvriendelijke webinterface van het instrument met meertalige pagina’s.
