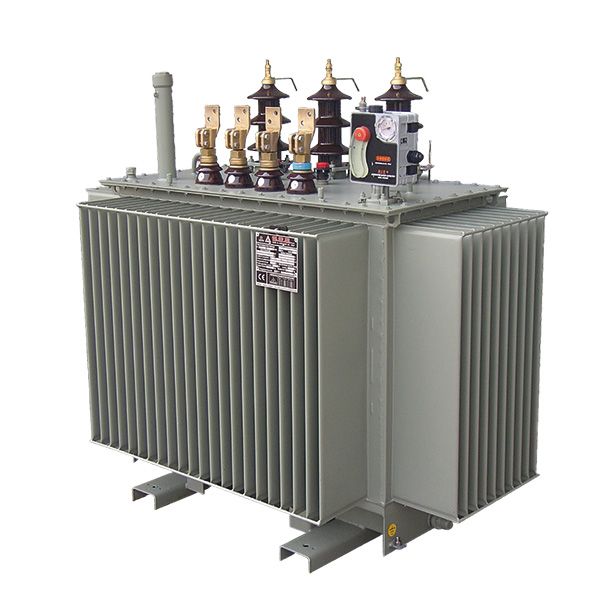

Transformateurs de distribution immergés dans l’huile

Transformateurs hermétiques à remplissage intégral, conçu pour s’adapter à toutes les installations et pour résister aux conditions les plus difficiles pour une longue durabilité.

Caractéristiques

• Puissances : de 50 à 3150 kVA.
• Tension : MT < 24kV / 400V = BT < 433V.
• Normes : IEC 60076 ; UE 548/2014.
• Transformateur triphasé (50 Hz).
• Hermétique à remplissage intégral.
• Couvercle boulonné sur cuve à ailettes.
• Refroidissement naturel de type ONAN.
• Échauffement (huile, enroulements) 60/65K.
• Installation en intérieur (40°C, 1000 m).
• Traitement anticorrosion C2-H (ISO 12944).
• Teinte RAL 7033.

Équipement standard

• 1 commutateur de réglage hors tension.
• 3 traversées embrochables 24kV/250A.
• 4 isolateurs BT.
• 4 galets de roulement bidirectionnels.
• 2 bornes de mise à la terre.
• 2 ou 4 anneaux de levage.
• 4 œillets de tirage.
• 1 dispositif de vidange.
• 1 orifice de remplissage.
• 1 plaque signalétique.
• Remplissage à l’huile minérale.

Options

• Relais de protection (DGPT2, DMCR ou RIS).
• Capot BT IP41 conforme au Synergrid.
• Double tension primaire et/ou secondaire.
• Tensions et puissances hors standard.
• Remplissage à l’huile biodégradable.
• Enroulements en cuivre.
• Pertes réduites (UE 548/2014, phase 2).
• Nombreuses autres options à la demande.
