Câble de distribution MT NA2XS(F)2Y, conducteur Al, isolation PCR, gaine PE noir

Câble de distribution, conducteurs en aluminium, avec étanchéité longitudinale de l’écran. Gaine extérieure en PE. Convient pour l’emploi à l’intérieur ou extérieur en terre, en tubes ou sur chemin à câble.

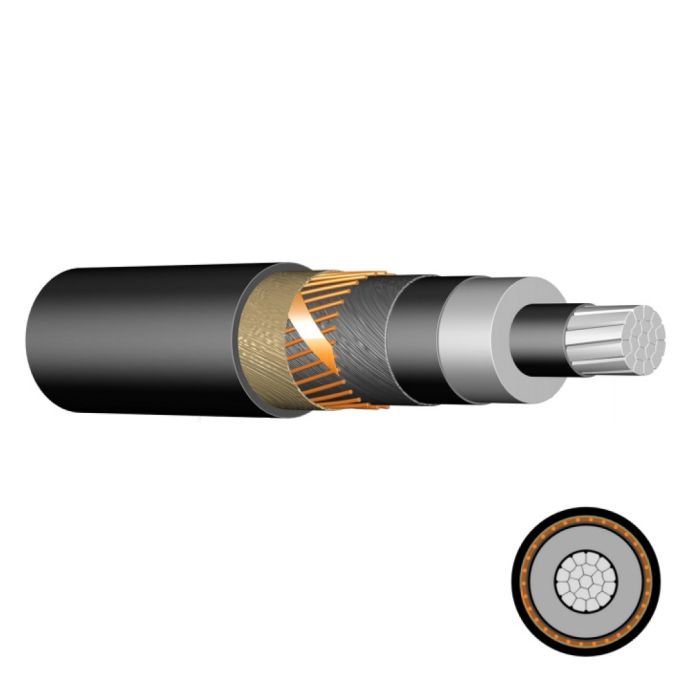

Construction

• Conducteur câblé en aluminium (Classe 2).
• Semi-conducteur extrudé intérieur.
• Isolation en PRC.
• Semi-conducteur extrudé extérieur.
• Ruban semi-conducteur gonflant.
• Écran en fils de cuivre, posés en hélice et ruban en cuivre en contrespiral.
• Ruban gonflant (étanchéité longitudinale de l’écran).
• Gaine extérieure en PE, noir.

Caractéristiques techniques

• Tension nominale (Uo/U) : 6/10 kV ; 12/20 kV ; 18/30 kV.
• Tension d’essai : 21 kV/5 min (6/10 kV) ; 42 kV/5 min (12/20 kV) ; 63 kV/5 min (18/30 kV).
• Température max. admissible au conducteur : +90°C en service ; +250°C (max. 5 sec) en court circuit.
• Plage de température d’utilisation : -20°C à +70°C.
• Rayon de courbure min. : 15 x D (diamètre extérieur en mm).
