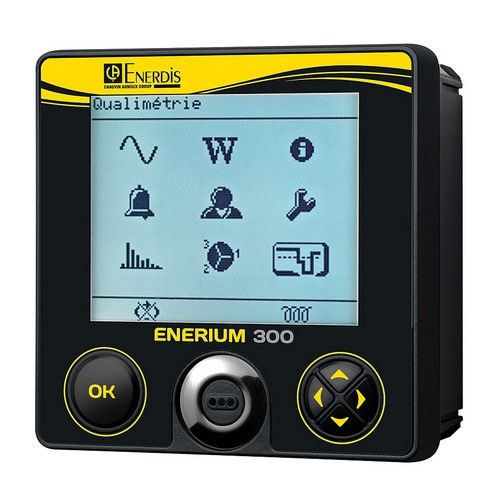

Centrale de mesure Classe 0,2 144x144 avec Ethernet
Stock épuisé
Marque: Enerdis
Caractéristiques principales
- Surveillance de conformité des grandeurs électriques suivantes au gabarit EN50160 (ou à un gabarit personnalisable) : fréquence, tensions simples par phase, tensions composées par phase, déséquilibre de tension, THD tensions simples par phase, THD tensions composées par phase, niveaux harmoniques du rang 2 au rang 25 sur tensions simples et composées par phase.
- Enregistrement horodaté des 1024 derniers événements en tension: Creux, surtensions et coupures de tension définis dans la norme EN50160 ainsi que d'autres combinaisons d’événements telles que les coupures avec creux préalables (associations fréquentes dans de nombreuses applications).
- Personnalisation possible de la brièveté de l'événement (coupure très brève, coupure brève, coupure longue...).
- Enregistrement des formes d'onde: 8 captures de formes d'onde des grandeurs U, V, I et In avec pré et post enregistrement paramétrables, le déclenchement de l'enregistrement peut se faire manuellement ou être associé à un événement ou une alarme. Une précision de 64 points par cycle réseau (50/60Hz) permet l'enregistrement des phénomènes les plus fugitifs.
- Classe de précision énergie active : 0.2s (EN 62053-22) / 0.2 (IEC 61557-12).
- Précision de mesure : Tension 0.2 % (de 20 % à 130 %) / Courant : 0.2 % (de 10 % à 130 %).
- Puissance maxi. mesurée : 2 GW (TT = primaire 650 kV / TI = primaire 25 kA).
- Mesure 4 cadrans (Import / Export).
- Mesure réseaux monophasés et triphasés (3/4 fils, équilibrés / non équilibrés).
- Fonctions de mesures (cf. tableau détaillé) : instantanées (1 sec.), moyennes (programmables), min., max., min. des moyennes, max. des moyennes.
- Mesure des harmoniques jusqu'au rang 50 (avec représentation graphique par rang) et THD-U / V / I / In.
- Compteurs horaire : 3 (présence réseau, présence charge, source aux.).
- Ecran graphique personnalisable (jusqu'à 3 au choix) avec représentation diagramme de Fresnel et affichage des histogrammes par rangs d'harmoniques.
- Alarmes configurables au nombre de 16 et Enregistrements horodatés allant jusqu'à 64 événements.
- LED métrologique.
- 8 courbes de charge (valeurs moyennes) sur tous types de fluides (électricité, eau, gaz,...).
- 1 courbes d'enregistrement à déclenchement sur valeurs instantanées ou moyennes des paramétres électriques ou des entrées analogiques.
- Possibilités de montage : en face avant ou sur rail DIN.
- Configuration de l'ensemble des paramètres : en face avant (liaison USB) ou via communication distante.
- Possibilité de mise à niveau du firmware en face avant ou à distance.
- Signalisation d'erreur de branchement.
- Alimentation auxiliaire : 80 à 265 Vac de 42.5 à 69 Hz / 110 à 375 Vdc.
- Température de fonctionnement : -10° C à +55° C (K55 selon IEC 61557-12).
