Test.impéd. boucle T catII600V catIII300

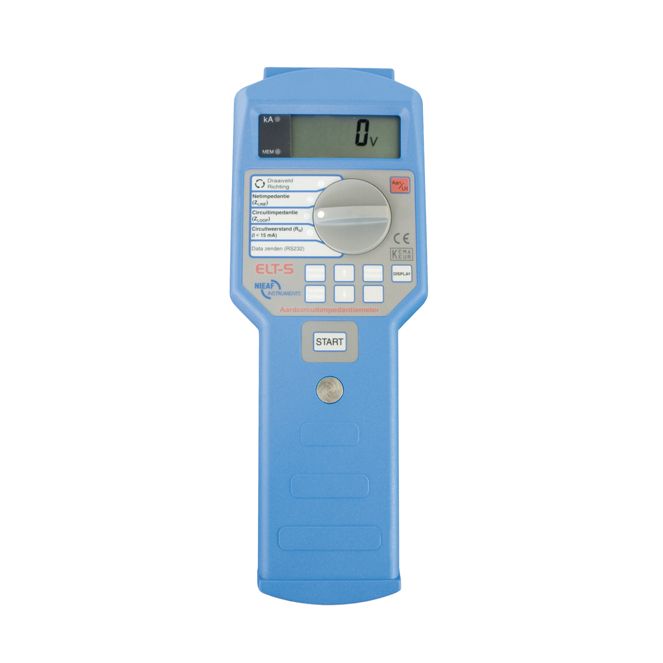

Le testeur d'impédance de boucle de terre ELT-S a été spécialement conçu pour mesurer la rotation de phase, la résistance de boucle de terre via le neutre (N), l'impédance de boucle de terre par phase (L) et l''impédance nette des installations BT, le tout selon la réglementation EN61557. L'instrument est entièrement électronique et peut effectuer une impédance de ligne et de boucle sur des systèmes monophasés ou triphasés. Il est également possible de mesurer la résistance de boucle entre le neutre et la terre sans déclencher le RCD.

Les tests suivants peuvent être effectués par l'ELT-S :

• Impédance de boucle de terre.
• Résistance de boucle de terre entre neutre et terre.
• Courant de court-circuit potentiel (Ipsc).
• Impédance nette entre les lignes de phase et neutre et entre deux lignes de phase sur un système triphasé.
• L'état du potentiel de terre de protection (sûr ou dangereux).
• Tension.
• Champ de rotation triphasé de fréquence.

L'ELT-S dispose d'une mémoire interne avec 500 emplacements pour stocker les valeurs mesurées. Ces valeurs stockées peuvent être facilement transférées vers un PC (via le port RS232) pour être utilisées par le logiciel.

Spécifications

• Plage de mesure mesure de tension : 0 – 440 V AC.
• Plage de mesure de fréquence : 25 – 199,9 / 200 - 500 Hz.
• Impédance du réseau Phase-Zéro/Phase-Phase/Phase-Terre : 0 … 1999 Ω.
• Courant de court-circuit potentiel Phase-Zéro/Phase-Phase : 0,06 … 40k.
• Résistance de boucle de terre : 0 – 199,9 Ω.
• Zéro-Terre.
• Mémoire : 500 locations.
• Sortie : RS232, série 4800 Baud.
• Sécurité : CATII/ 600V CAT III/300V.
• Dimensions : 290 x 110 x 65 mm.
• Poids : ± 900 g.
