Adaptateur de test pour borne de charge AC

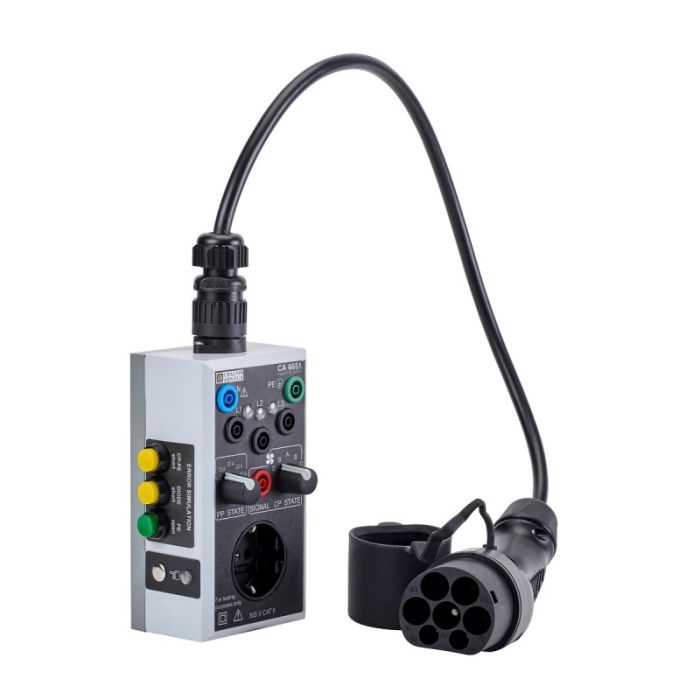

L’adaptateur de test pour borne de charge de véhicules électriques CA 6651 est simple à utiliser. Il s’interface en série à la sortie d’une borne de charge et vous permet d’accéder aux différents points de la prise de mesure d’une prise type 2 pour réaliser des tests électriques.

Fonctionnalités principales

Le CA 6651 permet de réaliser dans un premier temps :

• Le test fonctionnel pour vérifier que le conducteur de protection (PE) est bien connecté à la terre et la présence des phases
• La simulation de défaut de terre
• La vérification de la sécurité électrique de la borne de recharge d’un véhicule électrique. Vous devez disposer en association avec cet adaptateur d’un contrôleur multifonction (par exemple CA 6117, CA 6131, CA 6133 ou MX 535) :
  • Test de secteur
  • Vérification de mise à la terre
  • Test de DDR
  • Mesure d’isolement

Le CA 6651 teste ensuite le bon fonctionnement de la borne de charge, en simulant un véhicule, sous différents états : connecté, pas connecté, en charge…

Pour vérifier la bonne transmission du signal entre la borne de charge et le CA 6651, vous devez disposer d’un oscilloscope de type Handscope (forme du signal, amplitude, largeur d’impulsion…).

Caractéristiques techniques

• Adaptateur de test pour borne de charge AC alternative mode 3 équipée d’un câble type 2
• Simulation de l’état du véhicule (signal CP)
• Commutation des différents courants de charge de 13 à 63A (état PP)
• Raccordement pour visualisation de l’état du signal (CP)
• Pré-test PE pour vérifier la présence d’une tension dangereuse par rapport à la terre PE
• Indication de présence des phases L1/L2/L3 par 3 leds
• Conforme aux normes EN 61851-1 et IEC 60364-7-722

Livré avec

• Câble de test type II
• Sacoche de transport
• Manuel d’utilisation
