Contrôleurs d’installations électriques - 1000V

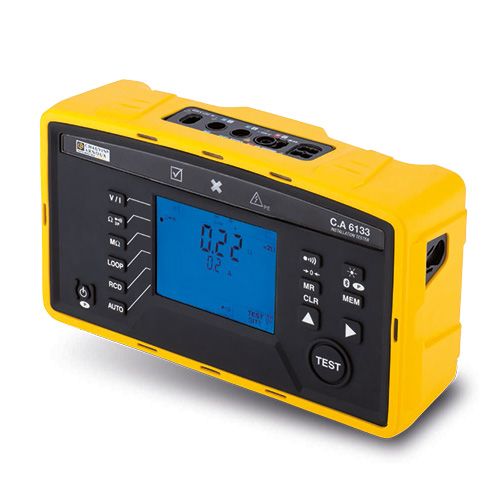

Le contrôleur multifonction CA6133 permet de réaliser l’intégralité des mesures et tests nécessaires aux organismes de contrôle ou services de maintenance pour qualifier une installation électrique.

Principales caractéristiques

• Complet, léger, le CA6133 est simple à utiliser. En face avant, chaque touche correspond à une fonction. Son ergonomie a été étudié pour une utilisation simplifiée dans toutes les conditions :
  • béquille pour le poser sur un table
  • boîtier aimantée pour fixation magnétique
  • sangle 4 points pour utilisation « mains libres » et sans effort
  • écran rétro-éclairé pour une bonne lisibilité même quand l’éclairage vient à manquer
  • bornier avec marquage explicite (Raccordements L, N, PE, H, S, E , +, com) pour éviter les erreurs de connexion
  • sonde de télécommande déportée pour lancer les tests à distance
  • un cordon tripode pour des mesures directes sur prises 2P + T
• Doté de la fonction compensation des cordons afin de permettre à l’utilisateur des mesures fiables.
• Ce contrôleur réalise les mesures de tension, continuité, résistance, isolement, de boucle et de courant via une pince externe.
• Le CA6133 effectue également la rotation de phase. Les tests de différentiels A & AC sont réalisables en mode rampe ou impulsions.
• Efficace, le CA6133 donne une indication visuelle immédiate de la sanction du test (bon/mauvais).
• Gain de temps, le CA6133 permet de lancer des séquences de tests automatiques, et de mémoriser les résultats. Par exemple, il est possible de mémoriser une séquence du type « AUTO LOOP - DDR - M? ».
• Rapidité sur le terrain en préparant une campagne de contrôle comprenant jusqu’à 6 à 8 tests successifs !
• Une application Android « IT Report » dédié au contrôle d’installation électrique permet, via BlueTooth, de télécharger les résultats des tests, générer et visualiser le rapport de mesure.

Principales spécifications techniques

• Mesure de tension : 550 VAC / 800 VDC.
• Continuité : 200 mA.
• Résistance : de 1 à 99,99 k?.
• Isolement : tension de test 250V, 500V, 1000 V.
• Boucle Zs (Z L-PE) sans disjonction : de 1 à 2000 ?, calcul de Ik.
• Boucle à courant fort Zs (Z L-PE) avec disjonction et Zi (Z L-N ou Z L-L), de 0,1 à 400 ?, calcul de Ik.
• DDR type AC & A : 30mA, 100mA, 300 mA, 500 mA, 650 mA.
• DDR mode impulsion : temps de disjonction.
• DDR en mode rampe (30 mA) : courant de disjonction.
• Rotation de Phase : de 45 à 550V ; 45 à 65 Hz.
• Mesure de fréquence : 30 Hz à 999,9 Hz.
• Isolement : tension de test additionnelle de 1000 V.
• Terre 3P (piquet) : jusqu’à 2000 ?.
• Séquence de test automatique DDR : non disjonction-Impulsion-rampe.
• Séquence de test automatique : Boucle-DDR-MO.
• Mémorisation : 30 sites de 99 tests par la touche MEM ou sonde de télécommande déportée optionnelle.
• Alimentation par piles rechargeables avec chargeur intégré.
• Recharge possible via le secteur, prise USB ou prise allume-cigare.
• Communication Bluetooth.
• Reconnaissance automatique de la pince externe MN73A optionnelle.
